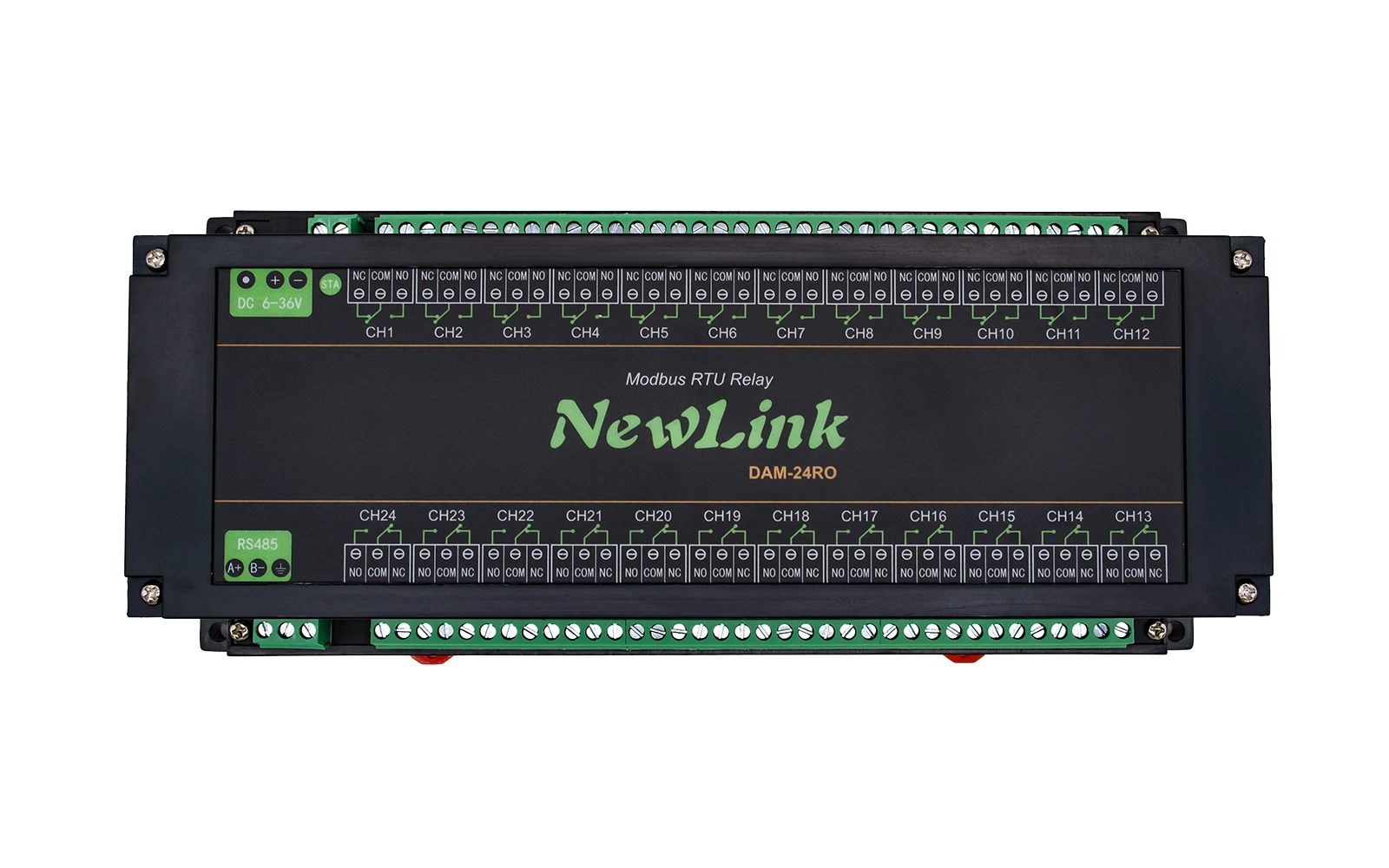

DAM-24RO
RS485接口 24 路继电器
说明
- 本产品是一款工业级 24 路继电器模块。
- 使用 RS485 通信接口，采用标准 Modbus RTU 通信协议。
- 继电器输出接口采用光耦隔离。
- 继电器支持指令控制、闪开闪闭、循环定时等多种控制模式。
- 通信接口内置电源数字双隔离电路，并集成保险丝，TVS,放电管等多重保护。
- 通信稳定、可靠、安全，适用于各类通信要求较高的工控设备或应用场景。
安全注意事项
- 本产品涉及到高压应用，使用过程中请做好用电安全,防漏电和绝缘等保护措施。
- 在安装、维护或更换继电器设备前，请务必关闭电源并拔出插头。
- 请勿擅自拆卸继电器设备，以免损坏设备或引发触电危险。
- 严禁超负载使用，驱动感性或容性负载时，请预留充足余量并采取保护措施。否则可能因浪涌导致触点粘连或设备损坏、过热甚至火灾。
- 请将产品妥善安装于干燥、通风、温度适宜的环境中，禁止在潮湿、过热、易燃场所使用，避免因安装或使用不当导致安全事故。
产品参数
| 参数类型 | 参数说明 |
|---|---|
| 供电方式 | 6~36 V |
| 通信接口 | RS485 |
| 通信波特率 | 4800，9600，19200，38400，57600，115200，128000，256000 |
| 默认通信 | 9600，N，8，1 |
| 继电器路数 | 24 路 |
| 触点类型 | 一组转换（一常开、一常闭） |
| 触点负载 | ≤10A 250V AC 或 ≤10A 30V DC |
| 通信协议 | 标准 Modbus RTU 协议 |
| 指示灯 | STA:正常工作时慢闪，通信时快闪 |
| 外壳 | 导轨式 ABS 外壳 |
硬件接口说明
| 功能 | 引脚 | 说明 |
|---|---|---|
| 供电 DC6-36V | + | 电源正极 |
| - | 电源负极 | |
| 通讯 | RS485 A+ | RS485通讯A接口 |
| RS485 B- | RS485通讯B接口 | |
| G | 485接地线 | |
| 继电器 | NC | 继电器输出接口常闭 |
| COM | 继电器输出接口公共 | |
| NO | 继电器输出接口常开 |
RS485总线接线
电脑一般不带RS485接口，需要接USB转485转换器，转换后RS485为A、B两线，A接设备A端子，B接设备B端子。
若设备比较多建议采用双绞屏蔽线，采用链型网络结构。
继电器输出接线
COM为继电器公共端，NC为继电器常闭端，NO为继电器常开端。默认状态下，公共端和常闭端连接，和常开端断开，LED指示灯为关闭状态。
继电器打开时，公共端和常开端连接，和常闭端断开，LED指示灯为点亮状态。
操作演示
演示介绍了下面两种软件的操作方式。可选任意一种方式测试，首次测试建议使用网页串口调试助手软件。
- 网页版串口调试助手操作更方便，免安装，指令完整显示分析更方便，缺点是数据不直观。
- Modbus Poll软件是直接对寄存器操作，数据显示更方便观察，缺点是指令不完全显示，需熟悉Modbus寄存器操作。
- 串口调试助手
- Modbus Poll软件
- 在浏览器中打开串口调试助手，选择对应的端口号，设置串口为9600 N 8 1，打开串口即可发送指令。
- 选择
hex显示和hex发送，校验选择ModbusCRC16，输入01 05 00 00 FF 00指令并发送，正常时CH1继电器会打开并返回指令。
- 右侧栏中点击
模块指令并选择对应的模块型号，即可看到模块预设的常用指令，可直接点击发送对应的指令操作。也可以点击>展开查看指令数据，也可将指令填入发送区然后修改指令再发送。
- 也可选择
常用指令，使用对应的modbus功能码指令。编辑指令参数自动生成指令并发送。
- 下载并安装Modbus Poll 软件，安装完成后打开软件。
- 选择
setup->Read/Write Definition打开设置，Slave ID选择实际设备地址，Function选择01 Read Coils功能码，Quantity改为实际通道，点击OK确认。
- 选择
Connection->Connect Setup打开窗口，Connection选择Serial Port，选择对应的串口号，设置串口为9600 N 8 1，点击OK连接。
- 连接正常后会显示当前继电器状态，双击对应通道的状态值后将弹出指令页面，选择
No或Off,然后点击Send发送指令即可控制对应通道的继电器状态。
- 点击菜单
Functions可以选择功能码指令，例如选择15:Write Multiple Coils指令可以写继电器状态，Address选择继电器起始地址，Quantity设置为实际通道数，在中间栏设置各通道的状态，点击Send即可发送指令控制继电器状态，正常时继电器状态会改变，窗口提示Response ok。
- 点击菜单
Display->Communication可以查看收发通信的指令实际通信数据。
