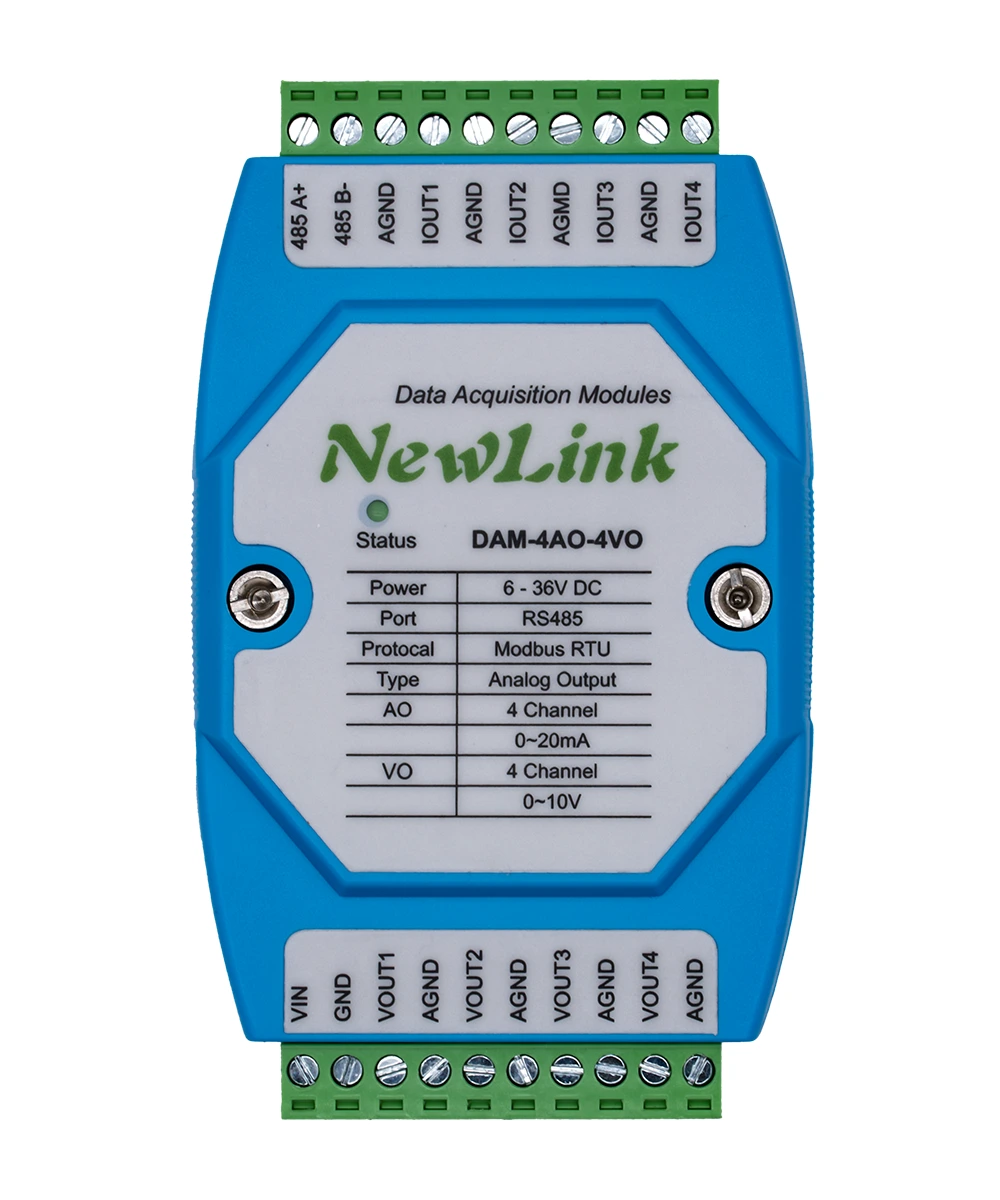

DAM-4AO-4VO
RS485接口 4 路模拟电流输出 + 4 路模拟电压输出
说明
- 本产品是一款工业级 4 路模拟电流输出 + 4 路模拟电压输出 模块。
- 使用 RS485 通信接口,采用标准 Modbus RTU 通信协议。
- 12 位分辨率,高精度电阻与零漂移精密运放。
- 模拟输出与通信侧隔离,适合驱动变频器、阀门定位器、仪表指示等模拟量负载。
- 通信接口内置电源数字双隔离电路,并集成保险丝、TVS、放电管等多重保护。
- 通信稳定、可靠、安全,适用于各类通信要求较高的工控设备或应用场景。
产品参数
| 参数类型 | 参数说明 |
|---|---|
| 供电方式 | 6~36 V |
| 通信接口 | RS485 |
| 通信波特率 | 4800,9600,19200,38400,57600,115200,128000,256000 |
| 默认通信 | 115200,N,8,1 |
| 电流输出 | 4 路; 范围:0~20 mA;分辨率:12 位,1uA;精度:±0.03mA |
| 电压输出 | 4 路; 范围:0~10 V;分辨率:12 位,1mV;精度:±0.01V |
| 通信协议 | 标准 Modbus RTU 协议 |
| 设备地址 | 1~247 |
| 指示灯 | STA:Bootloader 模式常亮,正常运行慢闪,数据传输时快闪 |
| 产品尺寸 | 121 * 72 * 34mm |
硬件接口说明

| 功能 | 引脚 | 说明 |
|---|---|---|
| 供电 DC6-36V | VIN | 电源正极 |
| GND | 电源负极 | |
| 通讯 | RS485 A+ | RS485通讯A接口 |
| RS485 B- | RS485通讯B接口 | |
| 电流输出 | IOUT1–IOUT4 | 第1–4路模拟电流输出正极 |
| AGND | 模拟地(电流回路负极) | |
| 电压输出 | VOUT1–VOUT4 | 第1–4路模拟电压输出正极 |
| AGND | 模拟地(电压输出参考地) |
RS485总线接线
电脑一般不带RS485接口,需要接USB转485转换器,转换后RS485为A、B两线,A接设备A端子,B接设备B端子。
若设备比较多建议采用双绞屏蔽线,采用链型网络结构。
模拟输出接线
- 电压输出(VO):范围:0-10V,负载接在 VOx 与 AGND 之间。负载阻抗不宜过低。
- 电流输出(AO):范围:0-20mA,从 AOx 经负载回到 AGND,构成电流回路。负载阻抗不宜过大(按现场仪表要求选择,常见 ≤500 Ω)。
操作演示
演示介绍了下面两种软件的操作方式。可选任意一种方式测试,首次测试建议使用网页串口调试助手软件。
- 网页版串口调试助手操作更方便,免安装,指令完整显示分析更方便,缺点是数据不直观。
- Modbus Poll软件是直接对寄存器操作,数据显示更方便观察,缺点是指令不完全显示,需熟悉Modbus寄存器操作。
- 串口调试助手
- Modbus Poll软件

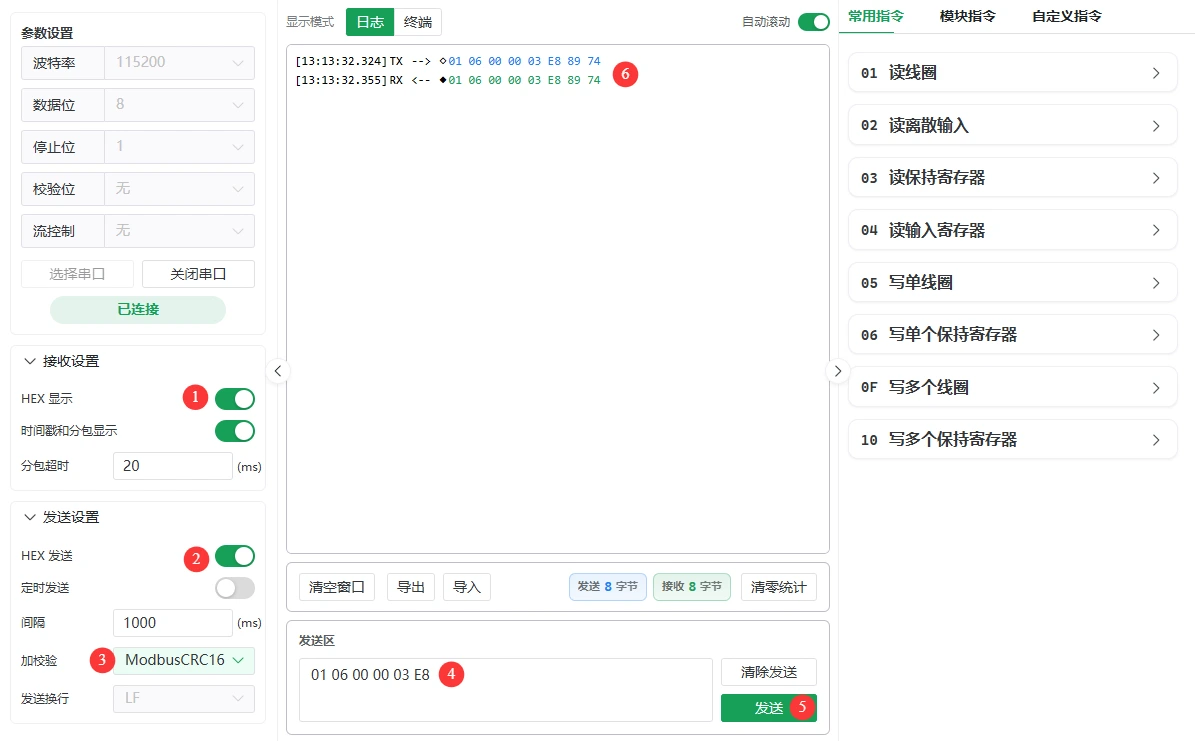

- 在浏览器中打开串口调试助手,选择对应的端口号,设置串口为115200 N 8 1,打开串口即可发送指令。

- 选择
hex显示和hex发送,校验选择ModbusCRC16,输入01 06 00 00 03 E8并发送,正常时 VO1 输出 1V 并回显指令。

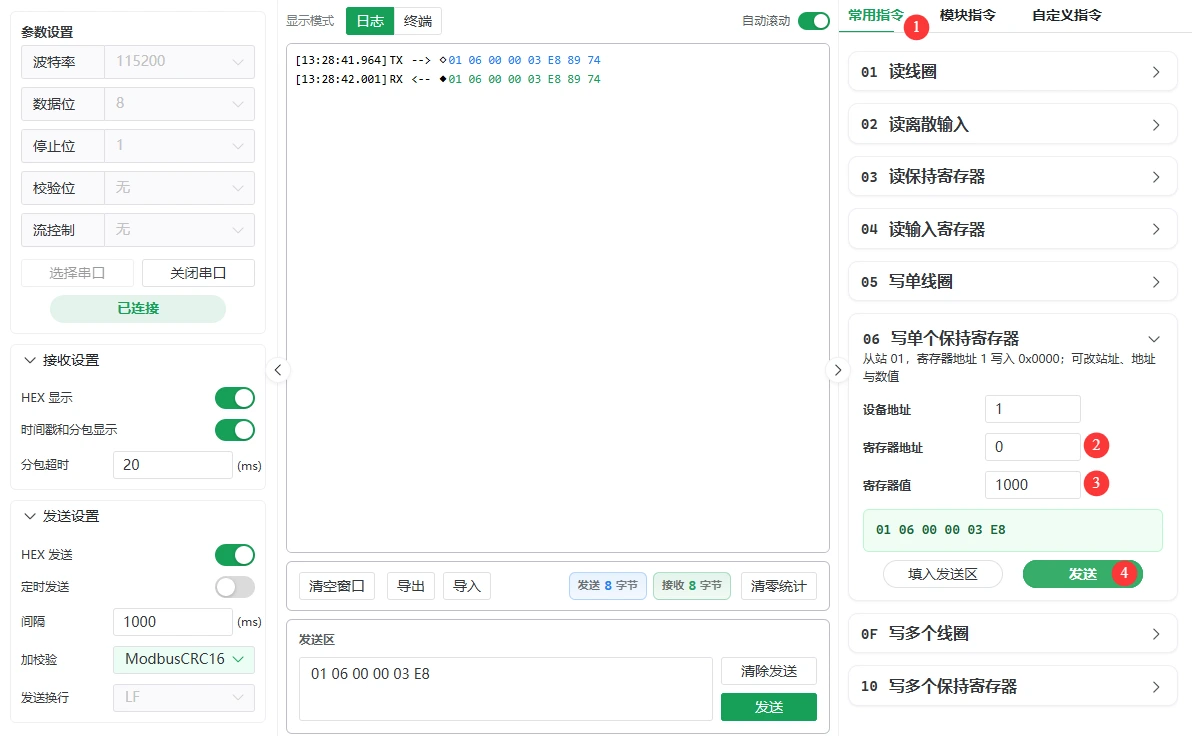

- 右侧栏中点击
常用模块并选择写单个保持寄存器展开指令设置,寄存器地址设置为对应输出通道,寄存器值设置为实际值。点击发送直接设置输出。

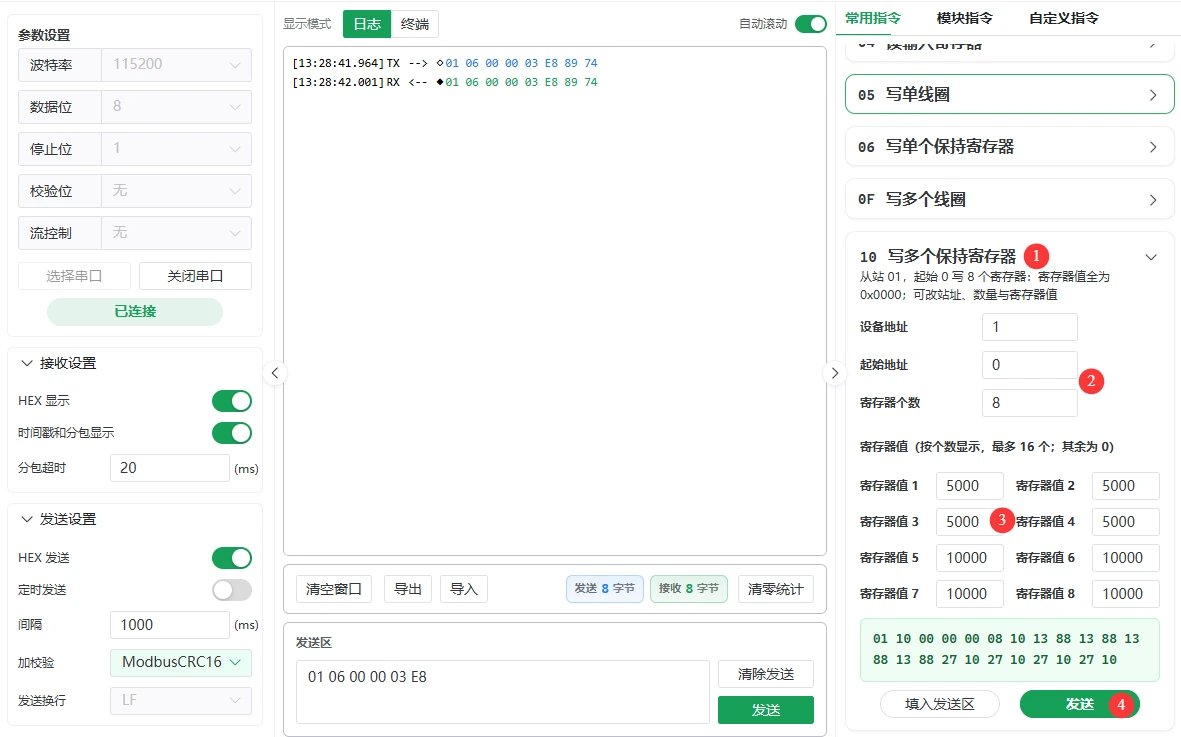

- 也可选择
写多个保持寄存器设置多通道输出,设置通道起始地址和通道数量,设置各通道输出值。点击发送直接设置多通道输出。

- 下载并安装Modbus Poll 软件,安装完成后打开软件。

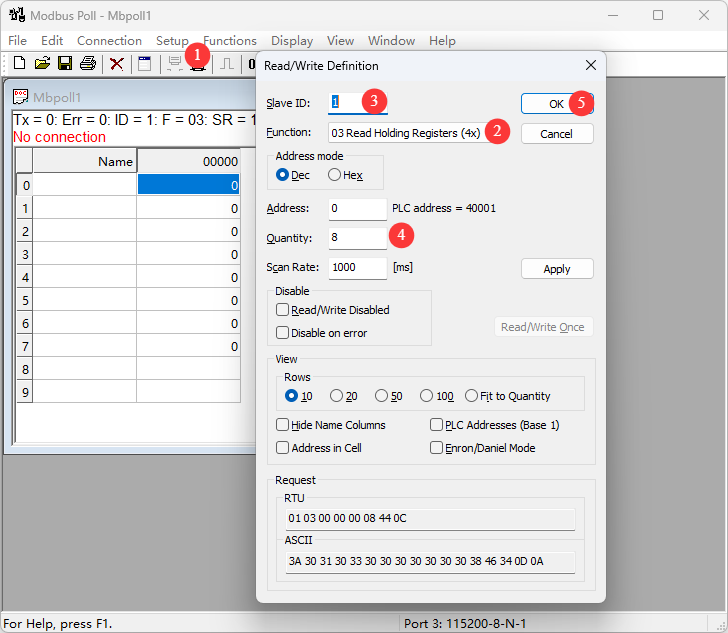

- 选择
setup->Read/Write Definition打开设置,Slave ID选择实际设备地址,Function选择03 Read Holding Registers,Address为0,Quantity改为8,点击OK确认。

- 选择
Connection->Connect Setup打开窗口,Connection选择Serial Port,选择对应的串口号,设置串口为115200 N 8 1,点击OK连接。

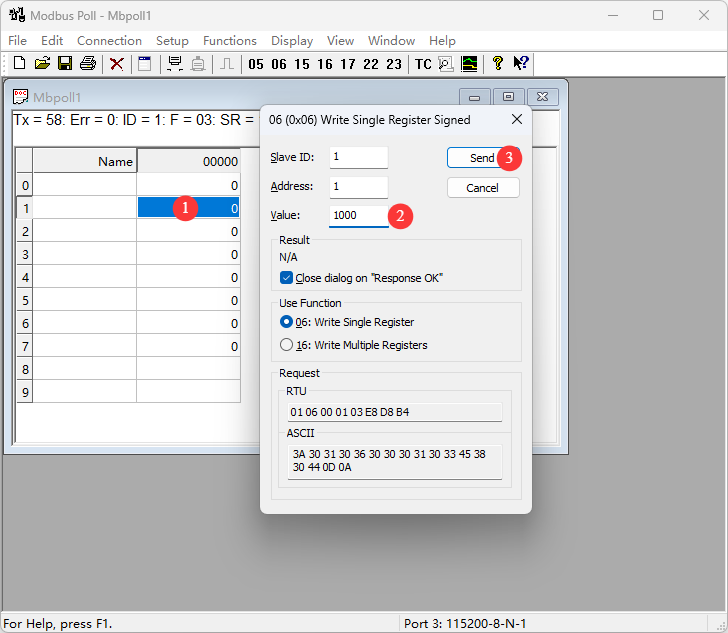

- 连接正常后会显示 8 个通道输出数值。双击对应通道修改数值后发送,即可改变对应通道输出。

- 点击菜单
Display->Communication可以查看收发通信的指令实际通信数据。
