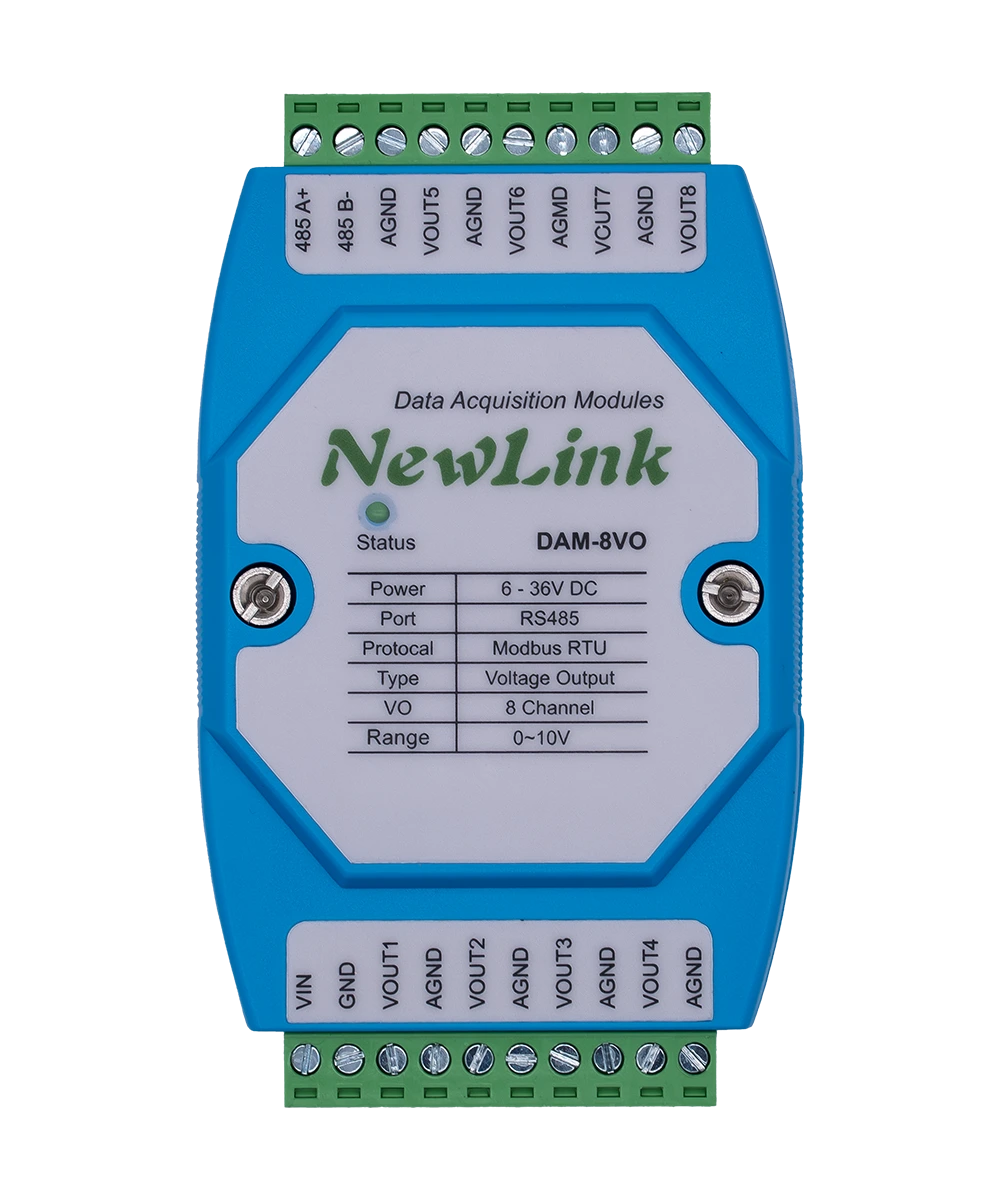

DAM-8VO

DAM-8VO

RS485接口 8 路模拟电压输出

说明​

  • 本产品是一款工业级 8 路模拟电压输出 模块。
  • 使用 RS485 通信接口，采用标准 Modbus RTU 通信协议。
  • 12 位分辨率，高精度电阻与零漂移精密运放。
  • 模拟输出与通信侧隔离，适合驱动变频器、阀门定位器、仪表指示等模拟量负载。
  • 通信接口内置电源数字双隔离电路，并集成保险丝、TVS、放电管等多重保护。
  • 通信稳定、可靠、安全，适用于各类通信要求较高的工控设备或应用场景。

产品参数​

参数类型参数说明
供电方式6~36 V
通信接口RS485
通信波特率4800，9600，19200，38400，57600，115200，128000，256000
默认通信115200，N，8，1
电压输出8 路； 范围：0~10 V；分辨率：12 位，1mV；精度：±0.01V
通信协议标准 Modbus RTU 协议
设备地址1~247
指示灯STA:Bootloader 模式常亮，正常运行慢闪，数据传输时快闪
产品尺寸121 * 72 * 34mm

硬件接口说明​

DAM-8VO
功能引脚说明
供电 DC6-36VVIN电源正极
GND电源负极
通讯RS485 A+RS485通讯A接口
RS485 B-RS485通讯B接口
电压输出VOUT1–VOUT8第1–8路模拟电压输出正极
AGND模拟地（输出回路负极 / 参考地）

RS485总线接线​

电脑一般不带RS485接口，需要接USB转485转换器，转换后RS485为A、B两线，A接设备A端子，B接设备B端子。
若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

模拟输出接线​

  • 电压输出（VO）：范围：0-10V，负载接在 VOUTx 与 AGND 之间。负载阻抗不宜过低。

操作演示​

演示介绍了下面两种软件的操作方式。可选任意一种方式测试，首次测试建议使用网页串口调试助手软件。

  • 网页版串口调试助手操作更方便，免安装，指令完整显示分析更方便，缺点是数据不直观。
  • Modbus Poll软件是直接对寄存器操作，数据显示更方便观察，缺点是指令不完全显示，需熟悉Modbus寄存器操作。
  • 在浏览器中打开串口调试助手，选择对应的端口号，设置串口为115200 N 8 1，打开串口即可发送指令。
  • 选择hex显示和hex发送，校验选择ModbusCRC16，输入 01 06 00 00 03 E8 并发送，正常时 VO1 输出 1 V 并回显指令。
  • 右侧栏中点击常用模块并选择写单个保持寄存器展开指令设置，寄存器地址设置为对应输出通道，寄存器值设置为实际值。点击发送直接设置输出。
  • 也可选择写多个保持寄存器设置多通道输出，设置通道起始地址和通道数量，设置各通道输出值。点击发送直接设置多通道输出。
