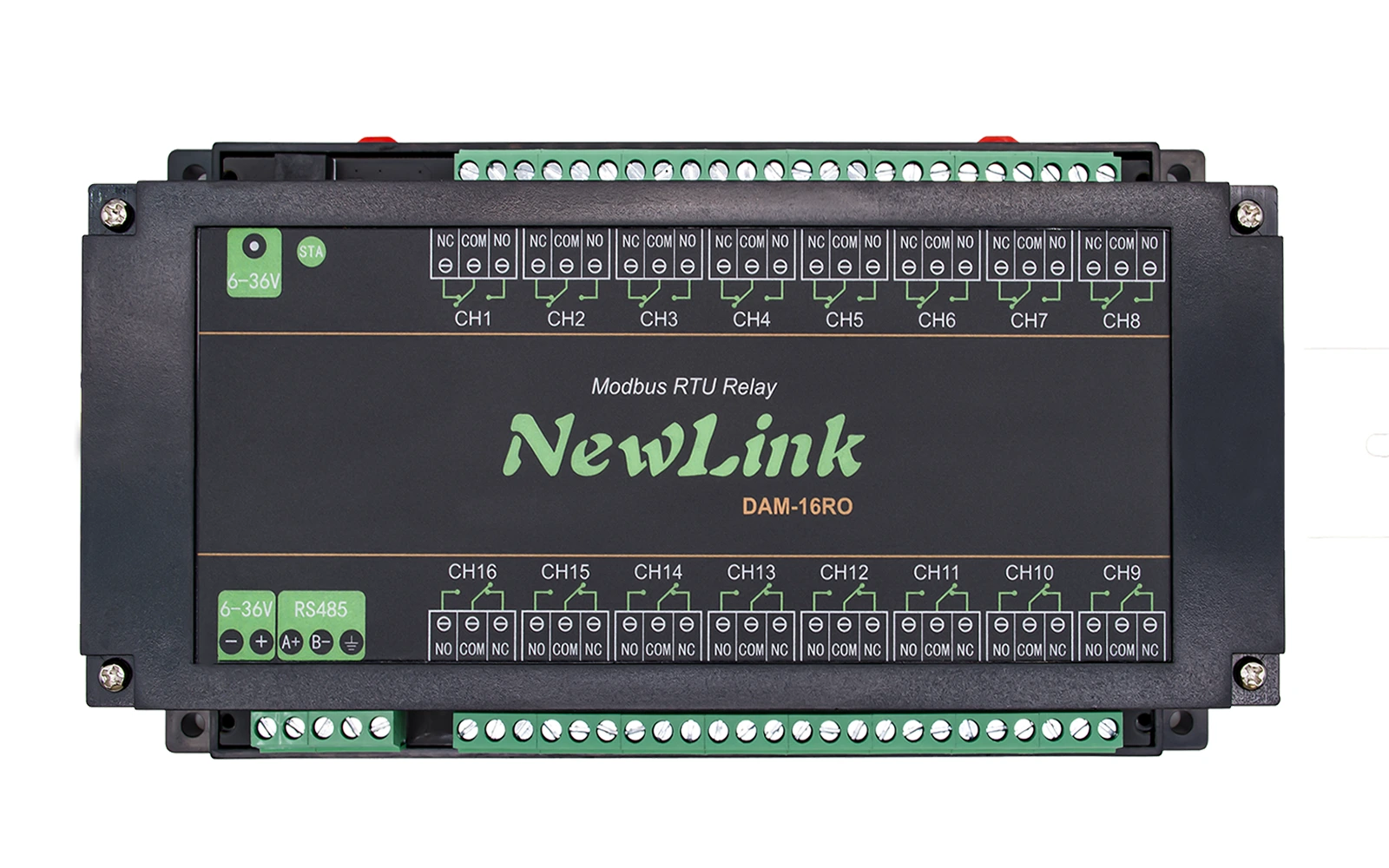

DAM-16RO
Modbus RTU 16路继电器
说明
- 产品是一款工业级双路以太网接口控制的 16 路继电器模块.
- 采用 Modbus RTU/Modbus TCP 协议，支持 PoE 网口供电，ABS 外壳设计。
- 本产品操作简单，具有通信速度快、稳定、可靠、安全等特点，可适用于各种通信要求较高的工控设备或应用。
危险
用电安全注意事项
- 本产品须由专业的电工或技术人员作业使用,使用过程中请做好用电安全,防漏电和绝缘等保护措施。
- 在安装、维护或更换继电器设备之前，请务必关闭电源并拔下插头。
- 请勿试图拆卸继电器设备，以免损坏设备或导致电击危险。
- 请妥善安装放置继电器设备产品，请勿在潮湿、过热、易燃坏境中使用，避免因安装或使用不慎，引发安全事故。
Modbus RTU 16路继电器
产品参数
| 参数类型 | 参数说明 |
|---|---|
| 供电方式 | PoE 网口, DC 5.5*2.1 电源接口 或 接线端子 (7~36V) |
| 通信接口 | PoE 网口, 支持 IEEE 802.3af 标准 |
| 继电器路数 | 16 路 |
| 触点类型 | 一常开、一常闭 |
| 触点负载 | ≤10A 250V AC 或 ≤10A 30V DC |
| Modbus 协议 | Modbus RTU 协议或 Modbus TCP 协议 |
指示灯说明
| 指示灯 | 状态说明 |
|---|---|
| RUN灯 | 网口运行指示灯，网口工作正常后，会输出周期为2秒的方波。 |
| STA灯 | MCU指示灯，MCU正常工作时闪烁。 |
| TXD灯 | 发送指示灯，发送数据时灯亮。 |
| RXD灯 | 接收指示灯，接收数据时灯亮。 |
| 左网口绿色灯 | 网口 1 连接以太网后亮。 |
| 右网口绿色灯 | 网口 2 连接以太网后亮。 |
| 左网口黄色灯 | TCP 连接建立后绿灯亮，可用于模块是否和上位机软件建立通讯链路。 |
| 右网口黄色灯 | 数据活动灯，当网口有数据传输时，黄色灯状态会改变，可以用于判断是否有数据传输。 |
硬件连接
- 将模块通过网线连接到局域网，通过7~36V电源端口供电或者通过POE供电。两个网口功能一样，均可用于网口通讯和级联。
模块参数配置
模块再通讯前需要先设置模块参数，例如IP地址，串口格式，Modbus协议等。设置参数有Vircom软件配置和Web方式配置两种模式。
Vircom软件方式配置可以设置参数更多，但是需要安装软件，Web方式配置不需安装，但是需先知道IP地址，配置参数少。建议使用Virom配置。
注意：
1.配置可选任意一种方式，首次测试建议使用Virom软件方式配置。
2.首次配置建议只修改IP地址，其他参数不建议修改，串口参数必须为默认参数，修改串口参数则不能通讯。
3.模块支持Modbus RTU和Modbus TCP两种Modbus协议，在高级选项->转换协议中可选择，默认为"无"，即Modbus RTU协议。首次配置不建议修改。
4.选择Modbus TCP协议必须使用Virom软件配置，设置为非存储Modbus网关，否则通讯不正常。
