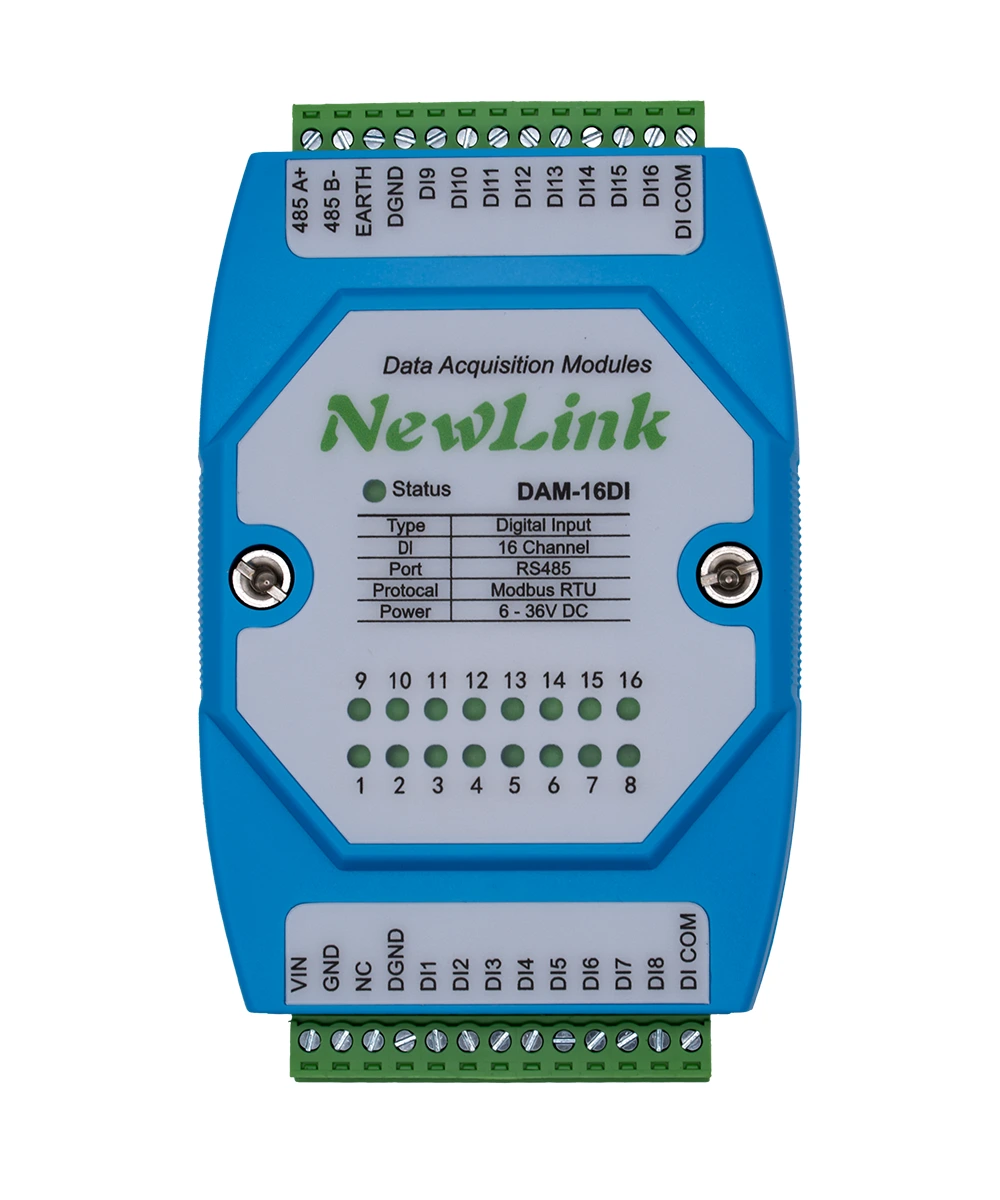

DAM-16DI
RS485接口 16 路开关输入
说明
- 本产品是一款工业级 16 路数字输入模块。
- 使用 RS485 通信接口，采用标准 Modbus RTU 通信协议。
- 输入侧内置双向光耦隔离，支持无源干接点与有源湿接点（NPN / PNP）。
- 支持输入状态主动上传，便于事件触发与报警联动。
- 通信接口内置电源数字双隔离电路，并集成保险丝、TVS、放电管等多重保护。
- 通信稳定、可靠、安全，适用于各类通信要求较高的工控设备或应用场景。
产品参数
| 参数类型 | 参数说明 |
|---|---|
| 供电方式 | 6~36 V |
| 通信接口 | RS485 |
| 通信波特率 | 4800，9600，19200，38400，57600，115200，128000，256000 |
| 默认通信 | 115200，N，8，1 |
| 数字输入 | 16 路，5~30V，无源输入/有源输入 (NPN 型或 PNP 型) |
| 通信协议 | 标准 Modbus RTU 协议 |
| 指示灯 | STA:Bootloader 模式常亮，正常运行慢闪，数据传输时快闪 |
| 产品尺寸 | 121 * 72 * 34mm |
硬件接口说明
| 功能 | 引脚 | 说明 |
|---|---|---|
| 供电 DC6-36V | VCC | 电源正极 |
| GND | 电源负极 | |
| 无效 | NC | 无效引脚，悬空不接 |
| 通讯 | RS485 A+ | RS485通讯A接口 |
| RS485 B- | RS485通讯B接口 | |
| EARTH | 485接地线 | |
| 数字输入 | DI COM | 输入信号公共端 |
| DGND | 数字地 | |
| DI1–DI16 | 第1–16路开关量输入信号 |
RS485总线接线
电脑一般不带RS485接口，需要接USB转485转换器，转换后RS485为A、B两线，A接设备A端子，B接设备B端子。
若设备比较多建议采用双绞屏蔽线，采用链型网络结构。
数字量输入接线
DI1–DI16为16通道信号输入端，DGND为信号端地。DI COM为输入信号公共端，可接悬空也可电源正极或电源负极。可直接从供电电源取电，也可接独立电源供电。

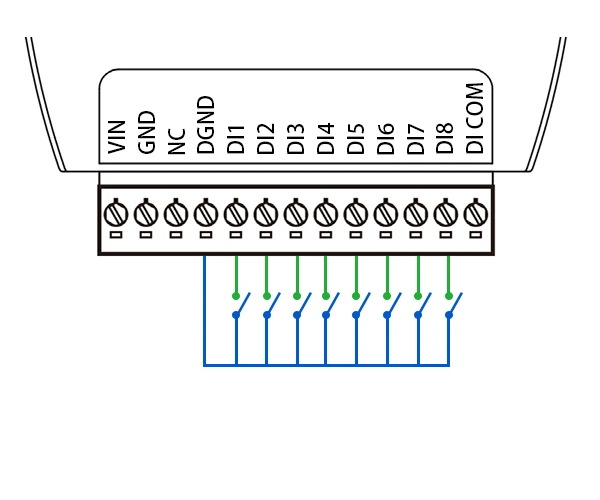

- 悬空不接 ：干接点无源输入

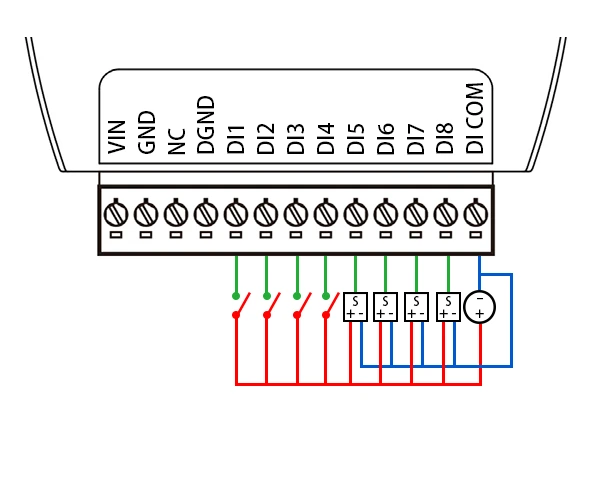

- 接电源正极 ：低电平触发，NPN型湿接有源输入，电压5-30V DC
- 接电源负极 ：高电平触发，PNP型湿接有源输入，电压5-30V DC
 无源干接点输入接线图 |  有源湿接点NPN型输入接线图 |  有源湿接点PNP型输入接线图 |
操作演示
演示介绍了下面两种软件的操作方式。可选任意一种方式测试，首次测试建议使用网页串口调试助手软件。
- 网页版串口调试助手操作更方便，免安装，指令完整显示分析更方便，缺点是数据不直观。
- Modbus Poll软件是直接对寄存器操作，数据显示更方便观察，缺点是指令不完全显示，需熟悉Modbus寄存器操作。
- 串口调试助手
- Modbus Poll软件

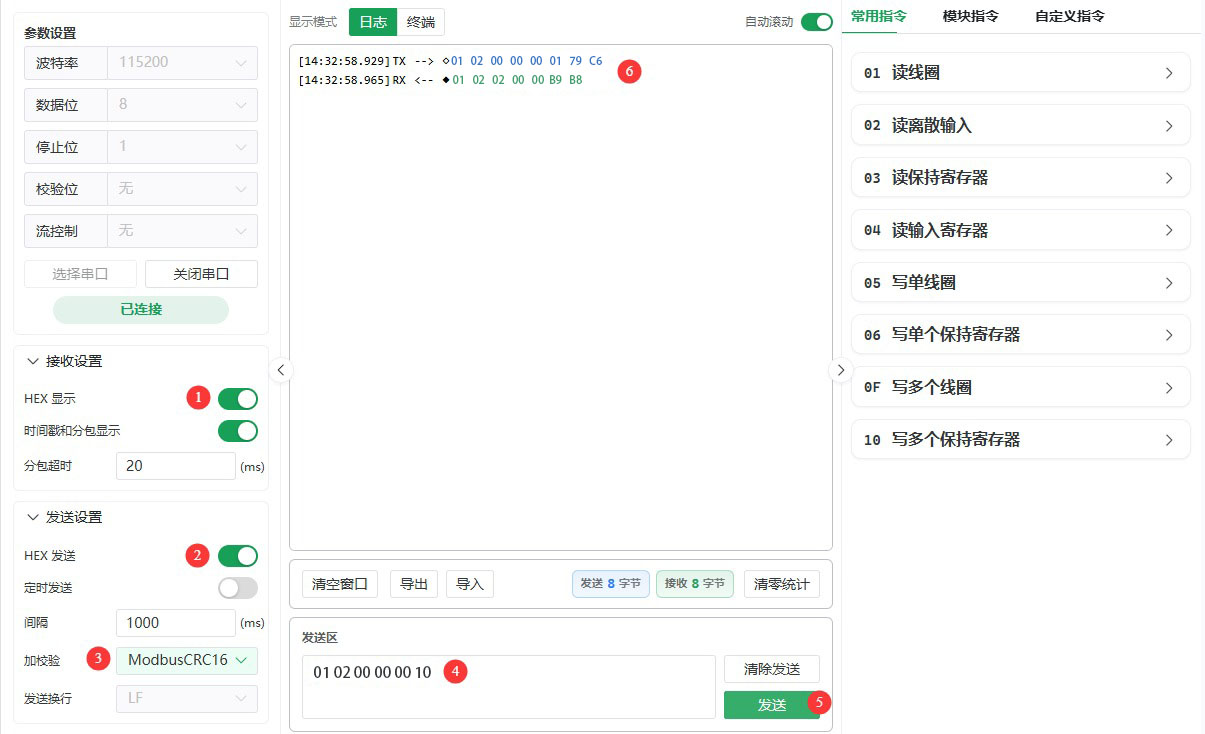

- 在浏览器中打开串口调试助手，选择对应的端口号，设置串口为115200 N 8 1，打开串口即可发送指令。
- 选择
hex显示和hex发送，校验选择ModbusCRC16，输入01 02 00 00 00 10指令并发送，正常时会返回16路输入状态。
- 右侧栏中点击
模块指令并选择对应的模块型号，即可看到模块预设的常用指令，可直接点击发送对应的指令操作。也可以点击>展开查看指令数据，也可将指令填入发送区然后修改指令再发送。
- 也可选择
常用指令，使用对应的modbus功能码指令。编辑指令参数自动生成指令并发送。
- 下载并安装Modbus Poll 软件，安装完成后打开软件。
- 选择
setup->Read/Write Definition打开设置，Slave ID选择实际设备地址，Function选择02 Read Discrete Inputs功能码，Quantity改为实际通道，Scan Rate改为100ms，点击OK确认。
- 选择
Connection->Connect Setup打开窗口，Connection选择Serial Port，选择对应的串口号，设置串口为115200 N 8 1，点击OK连接。
- 正常时窗口可以显示当前开关输入状态，改变开关输入状态，对应通道的数值也会改变。
- 点击菜单
Display->Communication可以查看收发通信的指令实际通信数据。
