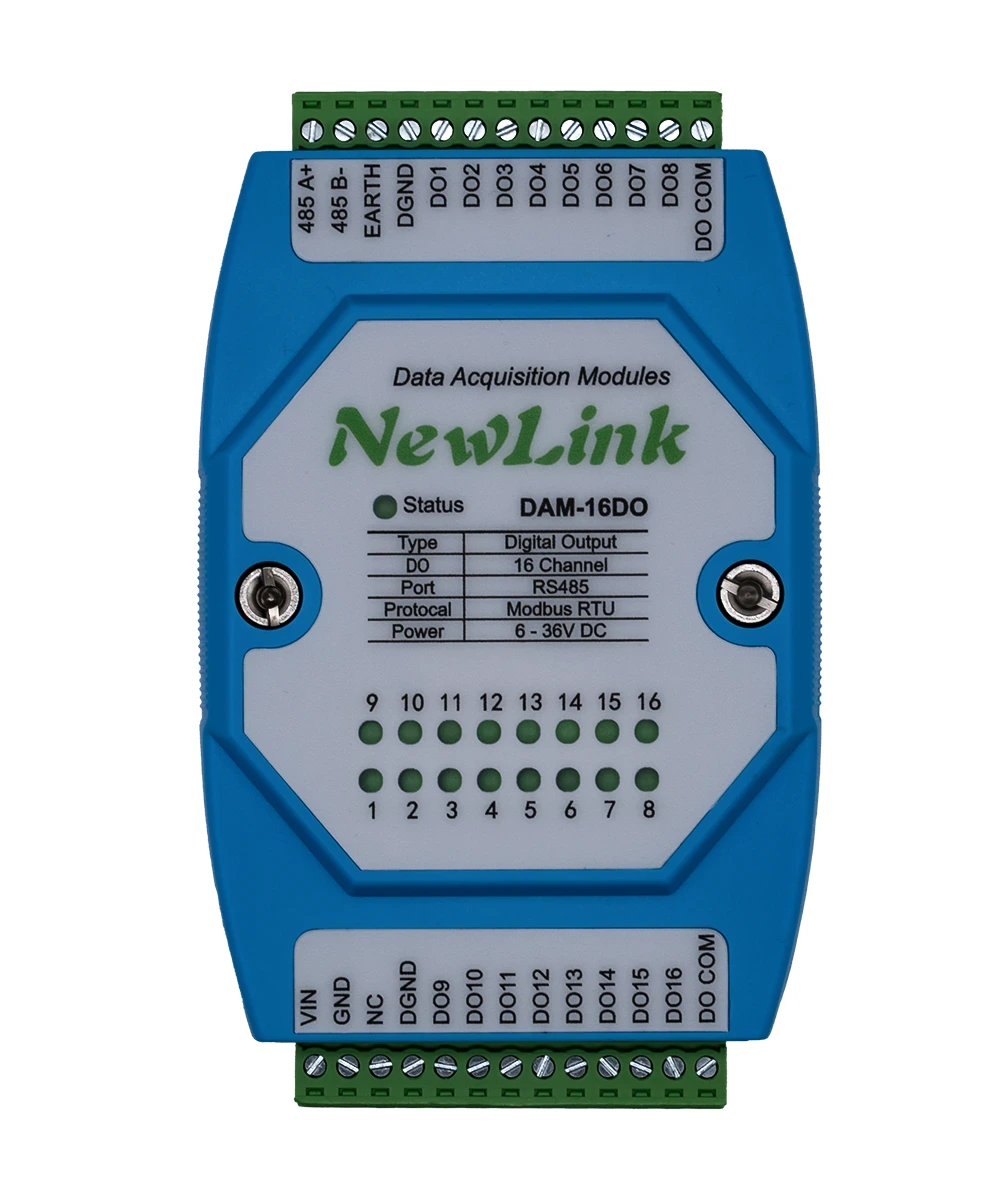

DAM-16DO
RS485接口 16 路数字输出
说明
- 本产品是一款工业级 16 路数字输出模块。
- 使用 RS485 通信接口，采用标准 Modbus RTU 通信协议。
- 输出采用达林顿开漏驱动并光耦隔离，输出每通道500mA。
- 支持指令控制、循环、闪开闪闭等多种输出控制模式。
- 通信接口内置电源数字双隔离电路，并集成保险丝、TVS、放电管等多重保护。
- 通信稳定、可靠、安全，适用于各类通信要求较高的工控设备或应用场景。
产品参数
| 参数类型 | 参数说明 |
|---|---|
| 供电方式 | 6~36 V |
| 通信接口 | RS485 |
| 通信波特率 | 4800，9600，19200，38400，57600，115200，128000，256000 |
| 默认通信 | 115200，N，8，1 |
| 数字输出 | 16 路，5~36V, 达林顿开漏输出（NPN），输出每通道500mA |
| 通信协议 | 标准 Modbus RTU 协议 |
| 指示灯 | STA:Bootloader 模式常亮，正常运行慢闪，数据传输时快闪 |
| 产品尺寸 | 121 * 72 * 34mm |
硬件接口说明
| 功能 | 引脚 | 说明 |
|---|---|---|
| 供电 DC6-36V | VCC | 电源正极 |
| GND | 电源负极 | |
| 无效 | NC | 无效引脚，悬空不接 |
| 通讯 | RS485 A+ | RS485通讯A接口 |
| RS485 B- | RS485通讯B接口 | |
| EARTH | 485接地线 | |
| 数字输出 | DO COM | 钳位二极管的正极，接继电器等感性负载时使用 |
| DGND | 数字地 | |
| DO1–DO16 | 第1–16路数字输出 |
RS485总线接线
电脑一般不带RS485接口，需要接USB转485转换器，转换后RS485为A、B两线，A接设备A端子，B接设备B端子。
若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

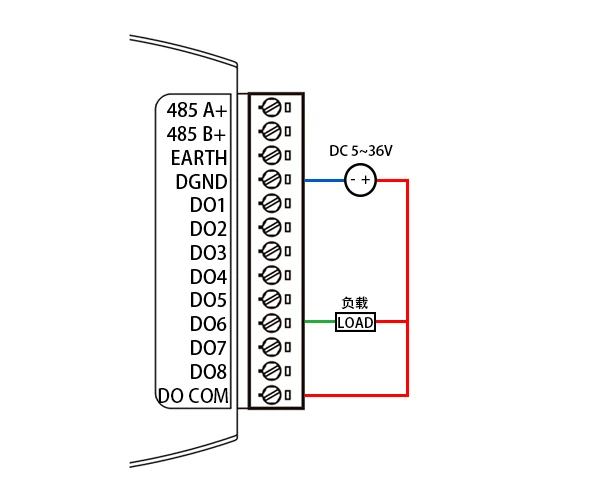

数字量输出接线
输出为 NPN 达林顿管开漏输出：负载接在外部电源正极与对应 DOx 之间，DGND 接外部电源负极。驱动继电器等感性负载时，将 DO COM 接到外部电源正极，以使用模块内置续流保护。
默认输出关断时，DOx 高阻抗状态，负载断开，LED 熄灭；输出导通时 DOx 拉低，负载工作，LED 点亮。
操作演示
演示介绍了下面两种软件的操作方式。可选任意一种方式测试，首次测试建议使用网页串口调试助手软件。
- 网页版串口调试助手操作更方便，免安装，指令完整显示分析更方便，缺点是数据不直观。
- Modbus Poll软件是直接对寄存器操作，数据显示更方便观察，缺点是指令不完全显示，需熟悉Modbus寄存器操作。
- 串口调试助手
- Modbus Poll软件
- 在浏览器中打开串口调试助手，选择对应的端口号，设置串口为115200 N 8 1，打开串口即可发送指令。
- 选择
hex显示和hex发送，校验选择ModbusCRC16，输入01 05 00 00 FF 00指令并发送，正常时CH1通道输出会导通并返回指令。
- 右侧栏中点击
模块指令并选择对应的模块型号，即可看到模块预设的常用指令，可直接点击发送对应的指令操作。也可以点击>展开查看指令数据，也可将指令填入发送区然后修改指令再发送。
- 也可选择
常用指令，使用对应的modbus功能码指令。编辑指令参数自动生成指令并发送。
- 下载并安装Modbus Poll 软件，安装完成后打开软件。
- 选择
setup->Read/Write Definition打开设置，Slave ID选择实际设备地址，Function选择01 Read Coils功能码，Quantity改为实际通道，点击OK确认。
- 选择
Connection->Connect Setup打开窗口，Connection选择Serial Port，选择对应的串口号，设置串口为115200 N 8 1，点击OK连接。
- 连接正常后会显示当前通道输出状态，双击对应通道的状态值后将弹出指令页面，选择
On或Off,然后点击Send发送指令即可控制对应通道的输出状态。
- 点击菜单
Functions可以选择功能码指令，例如选择15:Write Multiple Coils指令可以写通道输出状态，Address选择输出起始地址，Quantity设置为实际通道数，在中间栏设置各通道的状态，点击Send即可发送指令控制输出状态，正常时输出状态会改变，窗口提示Response ok。
- 点击菜单
Display->Communication可以查看收发通信的指令实际通信数据。
