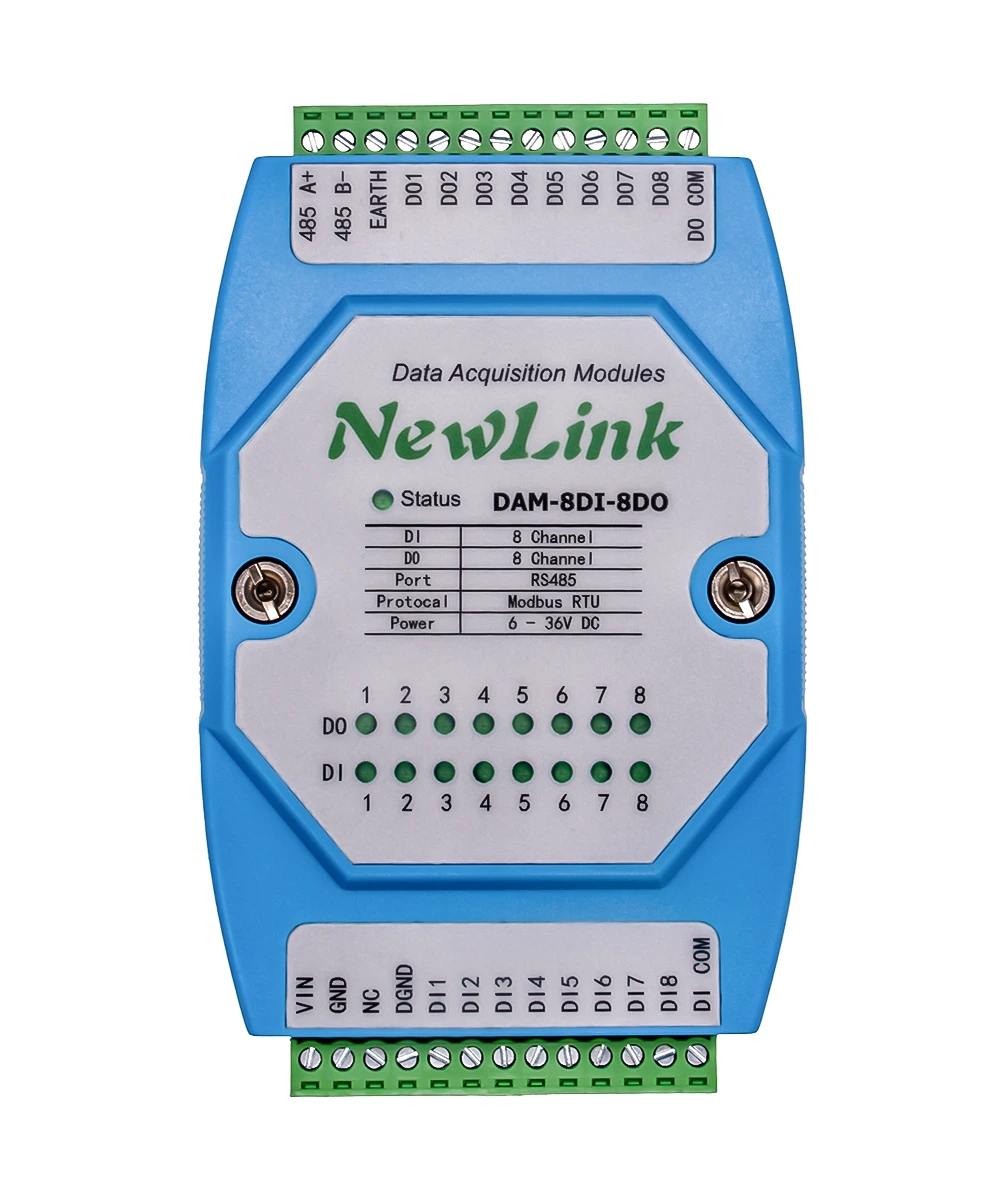

DAM-8DI-8DO

DAM-8DI-8DO

RS485接口 8 路开关输入，带 8 路数字输出

说明​

  • 本产品是一款工业级 8 路数字输入 + 8 路数字输出模块。
  • 使用 RS485 通信接口，采用标准 Modbus RTU 通信协议。
  • 输入侧内置双向光耦隔离，支持无源干接点与有源湿接点（NPN / PNP）
  • 输出采用达林顿开漏驱动并光耦隔离，输出每通道500mA。
  • 支持联动、循环、翻转、延时、闪开闪闭等多种输出控制模式。
  • 通信接口内置电源数字双隔离电路，并集成保险丝、TVS、放电管等多重保护。
  • 通信稳定、可靠、安全，适用于各类通信要求较高的工控设备或应用场景。

产品参数​

参数类型参数说明
供电方式6~36 V
通信接口RS485
通信波特率4800，9600，19200，38400，57600，115200，128000，256000
默认通信115200，N，8，1
数字输出8 路，5~36V, 达林顿开漏输出（NPN），输出每通道500mA
数字输入8 路，5~30V，无源输入/有源输入 (NPN 型或 PNP 型)
通信协议标准 Modbus RTU 协议
指示灯STA:Bootloader 模式常亮，正常运行慢闪，数据传输时快闪
产品尺寸121 * 72 * 34mm

硬件接口说明​

DAM-8DI-8DO
功能引脚说明
供电 DC6-36VVCC电源正极
GND电源负极
无效NC无效引脚，悬空不接
通讯RS485 A+RS485通讯A接口
RS485 B-RS485通讯B接口
EARTH485接地线
数字输入DI COM输入信号公共端
DGND数字地
DI1–DI8第1–8路开关量输入信号
数字输出DO COM钳位二极管的正极，接继电器等感性负载时使用
DGND数字地
DO1–DO8第1–8路数字输出

RS485总线接线​

电脑一般不带RS485接口，需要接USB转485转换器，转换后RS485为A、B两线，A接设备A端子，B接设备B端子。
若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

数字量输出接线​

输出为 NPN 达林顿管开漏输出：负载接在外部电源正极与对应 DOx 之间，DGND 接外部电源负极。感性负载请加续流二极管，DO COM接到电源正极 。
默认输出关断时，DOx 高阻抗状态，负载断开，LED 熄灭；输出导通时 DOx 拉低，负载工作，LED 点亮。

数字量输入接线​

DI1-DI8为8通道信号输入端，DGND为信号端地。DI COM为输入信号公共端，可接悬空也可电源正极或电源负极。可直接从供电电源取电，也可接独立电源供电。

  • 悬空不接 ：干接点无源输入
  • 接电源正极 ：低电平触发，NPN型湿接有源输入，电压5-30V DC
  • 接电源负极 ：高电平触发，PNP型湿接有源输入，电压5-30V DC

无源干接点输入接线图
有源湿接点NPN型输入接线图
有源湿接点PNP型输入接线图

操作演示​

演示介绍了下面两种软件的操作方式。可选任意一种方式测试，首次测试建议使用网页串口调试助手软件。

  • 网页版串口调试助手操作更方便，免安装，指令完整显示分析更方便，缺点是数据不直观。
  • Modbus Poll软件是直接对寄存器操作，数据显示更方便观察，缺点是指令不完全显示，需熟悉Modbus寄存器操作。
  • 在浏览器中打开串口调试助手，选择对应的端口号，设置串口为115200 N 8 1，打开串口即可发送指令。
  • 选择hex显示和hex发送，校验选择ModbusCRC16，输入 01 05 00 00 FF 00 指令并发送，正常时CH1通道输出会导通并返回指令。
  • 右侧栏中点击模块指令并选择对应的模块型号，即可看到模块预设的常用指令，可直接点击发送对应的指令操作。也可以点击>展开查看指令数据，也可将指令填入发送区然后修改指令再发送。
  • 也可选择常用指令，使用对应的modbus功能码指令。编辑指令参数自动生成指令并发送。
